tcp三次握手 --- 逐渐消失的tcp半链接队列

概要：十年演进对比

历史实现(v4.3)

网上大部分文档这部分内容讲的比较多，简单来说，可以把半链接队列的逻辑概括如下:

  • 收到syn报文，查找listen socket。
  • 创建一个半链接socket(req socket)，并放入listen socket的半链接队列里，发送syn+ack报文
  • 收到client回复的ack报文，查找到对应的半链接socket(req socket)
  • 基于半链接socket和ack报文创建child socket
  • 把child socket(req)加入到accept队列中，等待accept系统调用/激活

当前实现(v6.14)

在v6.14内核里，三次握手的处理流程如下：

  • step1：收到一个syn请求报文：查找到对应的listen socket
  • step2：创建一个半链接socket(req socket)，记录 syn 请求的一些字段信息，如seq, mss等。
  • step3：构造并发送syn+ack报文
  • step4: 把半链接socket(req socket)放入全局(netns)的ehash链表中，并统计半链接socket个数。通常说的半链接队列长度。
    + 全局：确切说是，当前netns(net namesapce)。一般默认是指当前物理机的内核协议栈。当有 docker实例（启用网络隔离）时候，全局则是指当前 docker 实例的内核协议栈。docker如何使用netsns隔离，不展开。为了理解方便，这里我们以没有docker 隔离的场景为例。
    + ehash链表：一个hash 链表，存放有全部establish状态的socket，当然tw状态的也在这个链表里。关联度不高，不展开。
    不同点 ：使用全局ehash链表，而不是 listen socket的半链接队列
  • step5：收到client回复的ack报文，查找到对应的半链接socket(req socket)
  • step6：基于半链接socket 和ack报文创建child socket
  • step7：把新创建的child socket 插入到 ehash链表中。同时把req socket从链上摘掉。
  • step8：把req socket加入到listen socket的accept队列中，同时让req下的关联socket指针指向child。
  • step9： 发送listen socket的data_ready消息给应用程序， 等待listen socket上的accept系统调用/激活。
  • step10： accept系统调用把req socket从accept队列上拆除。同时，封装child socket，给用户返回其对应的fd.

tcp三次握手概要图

差异点

  • 使用全局ehash 链表而不是listen socket 下的半链接队列, 来存放半链接(req) socket。
    队列只是一个习惯性的叫法，严格意义上说不合适。很早(20+年)之前，内核就已经使用hash链接替换队列存放半链接socket了。
  • 长度检查：半链接个数(队列长度)和accept队列长度的检查
  • ack报文处理逻辑：查找半链接socket，减少锁listen socket的时长。

对应内核patch

2015年（没错十年前）内核加入了组性能优化的patch，将半链接socket(req socket)放到了一个全局的hash链表里。之前半链接socket是存放到对应listen socket下的半链接hash链表里(syn_table)。
这个系列的patch的主要目的是为了优化性能，但在patch里也改变了长度判断。

其中 在patch里明确提到半链接socket的变化tcp/dccp: install syn_recv requests into ehash table

1
2
3
4
In this patch, we insert request sockets into TCP/DCCP regular ehash table (where ESTABLISHED and TIMEWAIT sockets are) instead of using the per listener hash table.
ACK packets find SYN_RECV pseudo sockets without having to find and lock the listener. In nominal conditions, this halves pressure on listener lock.
Note that this will allow for SO_REUSEPORT refinements, so that we can select a listener using cpu/numa affinities instead of the prior 'consistent hash',
since only SYN packets will apply this selection logic. We will shrink listen_sock in the following patch to ease code review.

详见链接
内核patch：tcp lockless

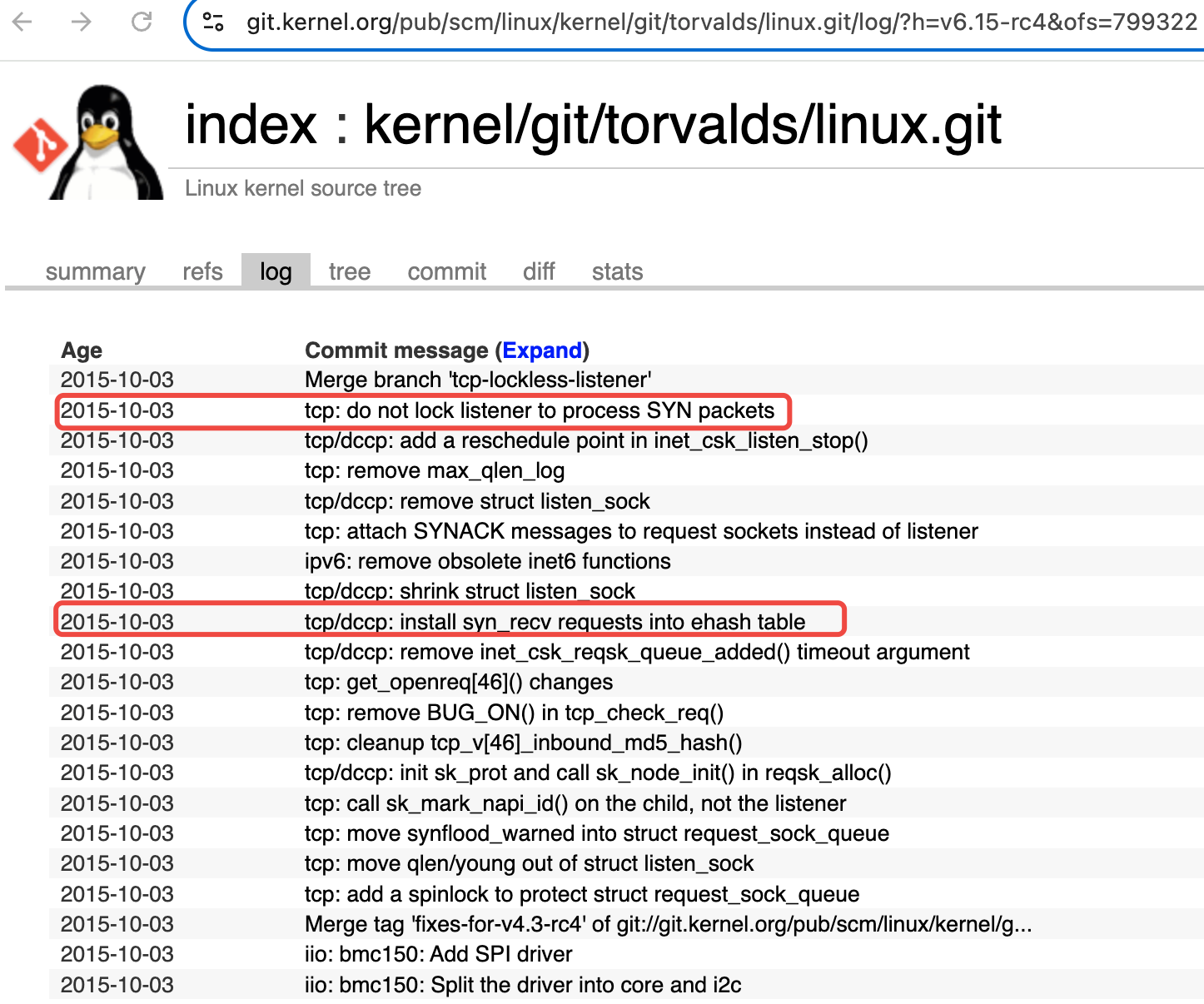

tcp lockless patch 截图

内核实现

内核实现里，相关数据结构和函数总结如下
数据结构：

  • 一个 hash 链表： 全局(per ns)ehash 链表
  • 三个 socket：半链接 socket(req), child socket，listen socket。后两个都是tcp sock
  • 每个listensocket 下：
    • 一个 accept 队列
    • 一个半链接socket 个数统计

关键函数：

  • tcp_v4_rcv/tcp_v4_do_rcv: 协议栈里 tcp 报文入口函数
  • tcp_connet_requst：SYN 报文处理核心函数
  • tcp_v4_syn_recv_sock: ACK报文处理核心函数

数据结构

ehash链表

一个全局的 hash 链表，存放有全部establish状态的socket，当然tw状态的也在这个链表里。关联度不高，不展开。

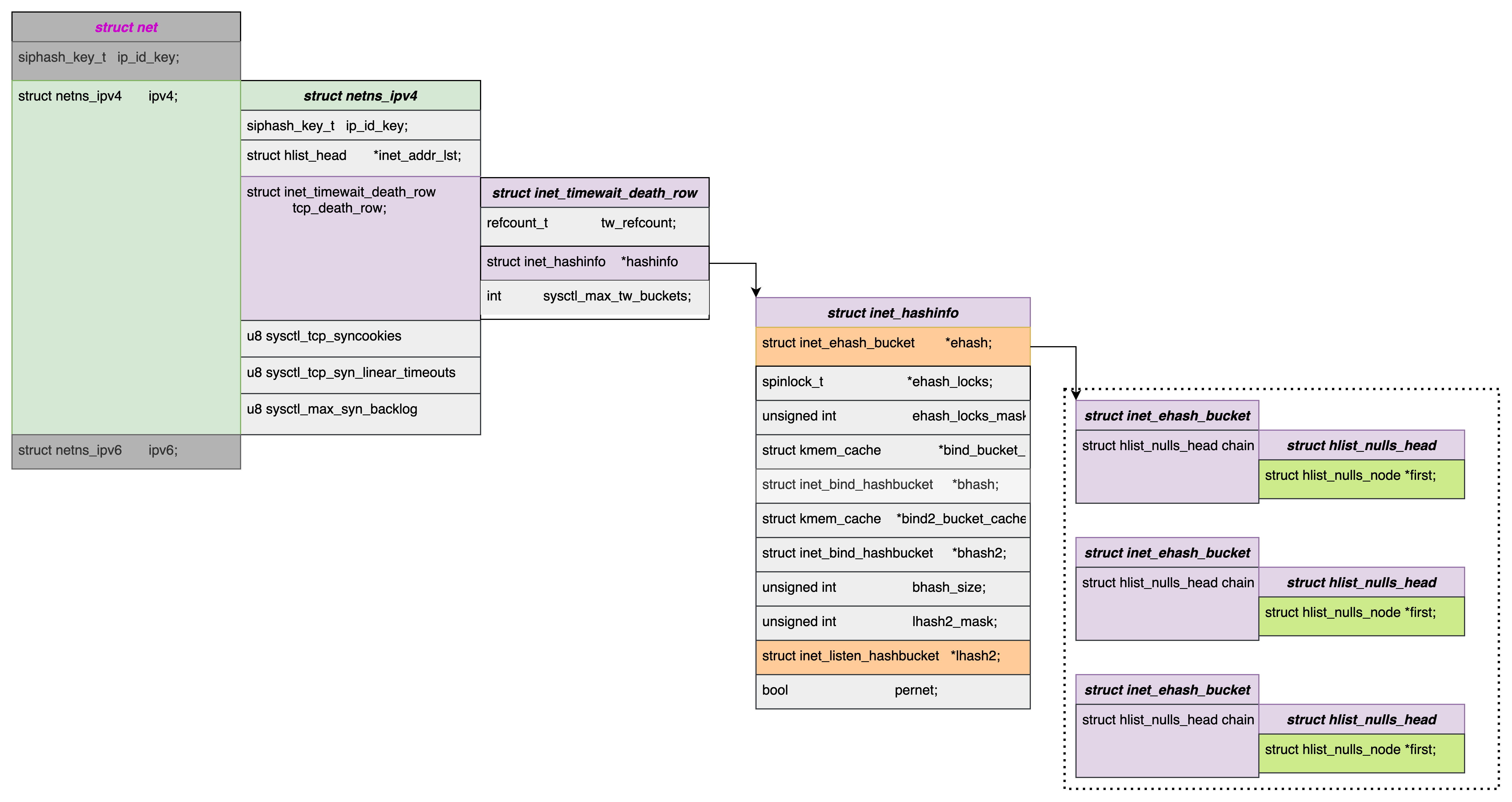

tcp ehash 链表

tcp_sock

tcp socket 可以通过两种方式创建，

  • 系统调用：socket(AF_INET, SOCK_STREAM, 0)
  • 系统调用accept：
    系统调用返回给用户空间的fd是一个整数。每个fd在内核都对应一个结构体struct tcp_sock， 我们称之为 tcp socket。从 fd 到tcp_sock的映射比较繁琐，这里不展开介绍。
tcp_sock 结构体定义

具体内容如下图所示：
tcp_sock

tcp_sock的套娃式变形

俄罗斯套娃

1
2
3
4
5
6
7
194 struct tcp_sock {
...
200         /* inet_connection_sock has to be the first member of tcp_sock */
201         struct inet_connection_sock     inet_conn;
202
203         /* TX read-mostly hotpath cache lines */
204         __cacheline_group_begin(tcp_sock_read_tx);

在内核协议栈这部分代码的各类socket结构体定义里，套娃模式被广泛使用。以tcp_sock为例， 大部分的tcp处理函数，传递参数时候并不是使用的tcp_sock这个类型，而是使用起下面的子类型，struct sock *等. 比如 tcp 协议处理的主函数 tcp_v4_do_rcv。

1
int tcp_v4_do_rcv(struct sock *sk, struct sk_buff *skb)

当需要读写tcp_sock下数据时候，才会通过宏换到tcp_sock.

  • tcp_sk(ptr):
  • inet_csk(ptr): 借助icsk_inet.sk，sock –> inet_connection_sock.
  • req_to_sk(req)：
  • 1
    #define tcp_sk(ptr) container_of_const(ptr, struct tcp_sock, inet_conn.icsk_inet.sk)

半链接 socket(req socket)

tcp半链接socket

SYN报文的处理流程

tcp_v4_rcv调用栈

1
2
3
4
5
6
tcp_v4_rcv(struct sk_buff *skb)
 |--> sk = __inet_lookup_skb(&tcp_hashinfo, skb, th->source, th->dest);
 |--> tcp_v4_do_rcv(sk, skb);
       |--> struct sock *nsk = tcp_v4_hnd_req(sk, skb)
       |--> tcp_rcv_state_process
             |--> if (icsk->icsk_af_ops->conn_request(sk, skb) < 0) 相当 tcp_v4_conn_request

tcp_v4_conn_request调用栈

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
tcp_v4_conn_request
 |--> tcp_conn_request(&tcp_request_sock_ops, &tcp_request_sock_ipv4_ops, sk, skb);
       |--> tcp_v4_conn_request(&tcp_request_sock_ops, &tcp_request_sock_ipv4_ops, sk, skb);
             |--> sk_acceptq_is_full(sk)
             |--> req = inet_reqsk_alloc(rsk_ops, sk, !want_cookie);
                   |--> struct request_sock *req = reqsk_alloc(ops, sk_listener, attach_listener);
                   |--> ireq->ireq_state = TCP_NEW_SYN_RECV; //ireq = inet_rsk(req); #define ireq_state req.__req_common.skc_state
             |--> tcp_openreq_init(req, &tmp_opt, skb);
             |--> inet_csk_reqsk_queue_hash_add(sk, req, req->timeout)
                  |--> reqsk_queue_hash_req(req, timeout)
                        |--> inet_ehash_insert(req_to_sk(req), NULL, &found_dup_sk) //将 req sock放到 establish hash链表里
                  |--> inet_csk_reqsk_queue_added
                        |--> reqsk_queue_added(&inet_csk(sk)->icsk_accept_queue); //半链接队列，真实名字叫 accept。功能也只有计数能力了，没有队列了。
                              |--> atomic_inc(&queue->qlen);
             |--> af_ops->send_synack  //发送synack报文

tcp的入口函数: tcp_v4_rcv

tcp_v4_rcv是协议栈的处理tcp协议(ipv4)的入口函数。类似，ipv6的tcp处理函数tcp_v6_rcv。所有的发往本地的ipv4+tcp报文，在IP协议处理完成后，都会走到tcp_v4_rcv 这个入口函数里。
这个函数代码内容比较多，三次握手逻辑，重点关注step1 和 step3:

  • step1：根据syn报文五元组，查找到对应的socket，初次 syn 报文应该是listen socket。简单起见，不考虑SYN
    报文重传。与 ACK 报文不一样
  • step2：基本检查：按流程协议栈首先做一些基本的校验和检查，比如，报文长度，tcp checksum等。不展开跳过。
  • step3：调用tcp_v4_do_rcv 处理 syn 报文。

几点解释：

  • 根据 tcp 报文里的五元组信息的不同组合查找对应的 sk，如果找不到 sk，则丢弃报文。
  • *** sk_state*** socket的状态。根据 sk 的状态sk_state又区分为几个场景，
    • tw(TCP_TIME_WAIT) socket : 与主题无关，略过。
    • 半链接(TCP_NEW_SYN_RECV) socket : 三次握手时候ACK报文场景， 后面展开。
    • 其他(如 listen， establish）：做一些通用和统计后，调用tcp_v4_do_rcv 统一处理。

备注：

  • 如果socket 被用户空间调用临时锁住，会放到待处理队列backlog里，等释放sk锁后再处理。

  • socket 查找： 单独展开讲述。

    • 按五元组查找：establish、tw、半链接
    • listensocket 的查找：对应 listen 调用时候的两种使用方式。
      • 按 ip/port：指定 IP+port。
      • 按port： 不指定 IP(参数里使用 any 或0），仅指定port

    【备注 1】通用检查包括：
    + xfrm4_policy_check：vpn相关的场景。当前 socket有ipsec规则和sa配置的场景，或者支持xfrm 卸载场景等。
    + tcp_inbound_hash：MD5类检查， 具体没展开看。
    + tcp_filter: 运行附着在 socket 上的 ebfp程序，做 socket 过滤。
    + tcp_segs_in：统计socket 收到的 tso 报文个数。

tcp_v4_do_rcv

先处理TCP_ESTABLISHED和TCP_LISTEN两类状态下的 tcp socket， 其他状态的 socket会被tcp_rcv_state_process处理。

  • TCP_ESTABLISHED：tcp_rcv_established处理数据报文，超时、乱序等。不展开
  • TCP_LISTEN： tcp_v4_cookie_check 和tcp_child_process。对应场景是，启用了 cookie下的 ack报文，这时候没有半链接 socket，所以会走到listen socket场景下处理。并产生一个 child socket。关联低，不展开。 我们这个场景下，SYN 报文不会进入这个逻辑。这里代码比较绕，
    小心掉坑。 cookie检查只针对非 SYN 报文，所以 SYN 报文在tcp_v4_cookie_check返回的还是原来的 listen socket。只有返回的 socket 不是 listen socket 的 场景才会调用tcp_child_process。
tcp_rcv_state_process

这个函数，根据报文对应socket 的状态走不同分支。场景非常多，不逐一展开。 SYN 报文对应listen socket，因此走TCP_LISTEN分支。调用

1
icsk->icsk_af_ops->conn_request(sk, skb);

这里等同于调用tcp_v4_conn_request(sk, skb)。

核心函数: tcp_v4_conn_request & tcp_conn_request

tcp_v4_conn_request&tcp_conn_request` 是SYN报文处理的核心， 我们按代码顺序讲解

  • step1：半链接和accpet 队列长度检查，这部分确保队列不溢出。 后面展开讲。
  • step2：创建一个类型为struct request_sock的半链接 socket req, 并设置状态为***TCP_NEW_SYN_RECV***
  • step3：初始化半链接 socket req。 包括 SYN 报文里携带的信息，如seq(client侧)、tcp mss、时间戳、win scale等。
  • step4： 初始化req的路由。根据五元组、网口等信息，查找路由并缓存，为后续SYN_ACK准备。
  • step5：req的其他初始化。如时间戳、seq、tos、window大小、record_syn等。关联度低，跳过。
  • step6：*【核心】 把req插入到 ehash 队列里，并且把统计个数+1。对应实现函数inet_csk_reqsk_queue_hash_add
  • step7： 发送 SYN_ACK报文。af_ops->send_synack, 关联度低，跳过。

备注

  • fastopen场景：代码里会考虑对 fastopen 场景的支持，因为关联度低，简单起见，解释代码时跳过这部分逻辑。

inet_csk_reqsk_queue_hash_add

两个核心功能

  • reqsk_queue_hash_req: 插入 ehash 队列
    • inet_ehash_insert
    • 更新半链接的定时器及引用计数
  • inet_csk_reqsk_queue_added: 统计数增加。
    1
    2
    |--> reqsk_queue_added(&inet_csk(sk)->icsk_accept_queue);
          |--> atomic_inc(&queue->qlen);
    备注
  • reqsk_queue_added: 函数名字还保留半链接队列，真正操作的其实是accept队列结构体里的字段。功能也保留统计计数的能力，没有队列了。
  • 此处要回顾下accept队列在 listensocket 中的位置。

ACK握手报文的处理流程

tcp_v4_rcv调用栈

1
2
3
4
5
6
7
8
9
10
tcp_v4_rcv(struct sk_buff *skb)
 |--> sk = __inet_lookup_skb(&tcp_hashinfo, skb, th->source, th->dest);
 |--> if (sk->sk_state == TCP_NEW_SYN_RECV) //SYN报文创建req时设置的
       |--> nsk = tcp_check_req(sk, skb, req, false, &req_stolen);  //前置条件：通过tcp_filter
             |--> child = inet_csk(sk)->icsk_af_ops->syn_recv_sock(sk, skb, req, NULL); //tcpv4对应函数tcp_v4_syn_recv_sock
             |--> inet_csk_complete_hashdance(sk, child, req, own_req);
       |--> tcp_child_process(sk, nsk, skb)
             |--> tcp_rcv_state_process(child, skb, tcp_hdr(skb),
                   |--> tcp_set_state(sk, TCP_ESTABLISHED);
             |--> parent->sk_data_ready(parent);//唤醒accept等待进程

tcp_v4_syn_recv_sock调用栈

1
2
3
4
5
6
7
8
9
10
11
tcp_v4_syn_recv_sock
  |--> sk_acceptq_is_full //检查accept队列长度，如果满了，则丢弃。
        |--> sk->sk_ack_backlog > sk->sk_max_ack_backlog ;
  |--> newsk = tcp_create_openreq_child(sk, req, skb); //newsk是新创建的child socket。
        |--> newsk = inet_csk_clone_lock(sk, req, GFP_ATOMIC); //复制一个socket并加锁
        |--> __TCP_INC_STATS(sock_net(sk), TCP_MIB_PASSIVEOPENS);
  |--> __inet_inherit_port
  |--> inet_ehash_nolisten(newsk, req_to_sk(req_unhash), &found_dup_sk)
        |--> inet_ehash_insert(sk, osk, found_dup_sk);//在ehash表里，插入新的child socket， 并删去原有req sock
              |--> sk_nulls_del_node_init_rcu(osk);  //将req从ehash链里摘除
              |--> __sk_nulls_add_node_rcu(sk, list); //将child socket插入到ehash链里

函数tcp_v4_rcv处理握手ACK

与 SYN 报文一样，ACK报文进入首先进入tcp协议栈入口函数tcp_v4_rcv。针对 ack 报文的主要处理步骤

  • step1：根据ACK 报文五元组，查找到ehash 链表里的半链接 socket(req socket）。
    这部分跟之前逻辑变化比较大。4.3 以前的内核，比如3.10，内核协议栈根据ACK 报文先找到 listen socket，然后在listen socket 下的半链接队列里。
    而现在代码，req socket 被放到 ehash 链表中，所以直接查找到 req socket，而不需要像以前一样需要对 listen socket 进行加锁等操作。
    为了跟以前 req socket 的状态TCP_SYN_RECV进行区别，协议栈还特意为ehash里的req socket增加了一个新的 tcp状态编码TCP_NEW_SYN_RECV.
  • step2: 进入TCP_NEW_SYN_RECV处理分支半链接 socket。
  • step3： 调用tcp_check_req，创建一个child socket。把child socket插入到ehash链表，把req从 ehash 链表删除，放入accept 队列。后面在函数tcp_v4_syn_recv_sock里详述。
  • step4：处理 child socket 状态转换，并激活在 listen socket 等待队列上等待的 accept调用进程。

核心函数tcp_v4_syn_recv_sock

握手ACK报文的核心处理函数是tcp_v4_syn_recv_sock，其主要处理步骤有三步：

  • accept 队列检查it：确保队列没有溢出。具体判断条件，后续专门展开解释。
  • 创建 child socket：
  • 调整 req、child socket：
    在ehash表里，插入新的child socket， 并删去原有req socket。
    通过 req socket 下的 socket 指针指向 child，确保将来 accept时候，根据req 找到 child。
    把 req socket 挂载到 accept 队列尾部，等待 accept 系统调用。

至此，其实针对 tcp 报文来说，child socket 已经建立完成了，并处于established状态，
所以即使没有accept，发往child socket的数据也不会丢失。

放在 accept 队列里的其实是半链接 req socket。

查找skb的socket：__inet_lookup_skb

当 tcp 协议栈收到一个报文时候，首先就要做的一件事就就是查找这个 skb 报文对应的 socket。
这个功能是在__inet_lookup_skb里实现的。这个查找是有两类查找组成。

  • step1： 在ehash链表里查。查找的KEY是五元组。
    尽管这个名字叫 ehash，但是存放的 socket 不仅有established状态的，
    还有 Timewait状态的socket,
    还有我们刚讨论的TCP_NEW_SYN_RECV状态的半链接req socket。
  • step2： 如果没有ehash 里没有找到，继续在listen socket 里查找。这里我们回忆下bind调用时的两种bind形式
    • 绑定到指定IP+port：查找时候KEY是IP+PORT。
    • 绑定到指定port, IP任意：查找时候KEY是PORT。IP是0.

解释：
inet_ehash_insert 对 req 和 child 的区别， 一个只增加， 一个要删除旧的再加新的

accpet队列和半链接个数溢出的新标准

tcp 队列长度检查
