2025-06-23

tcpdump命令与网口`PROMISC`状态标志位

问题现象

tcpdump/iproute2 是很多网络问题下的调试工具，大家也都很熟他的一些特性。比如，

执行tcpdump命令后，如果没有使用-p参数, 网口会进入PROMISC状态。
通过ip link命令可以查看网口状态，其中状态位里有个PROMISC标志。

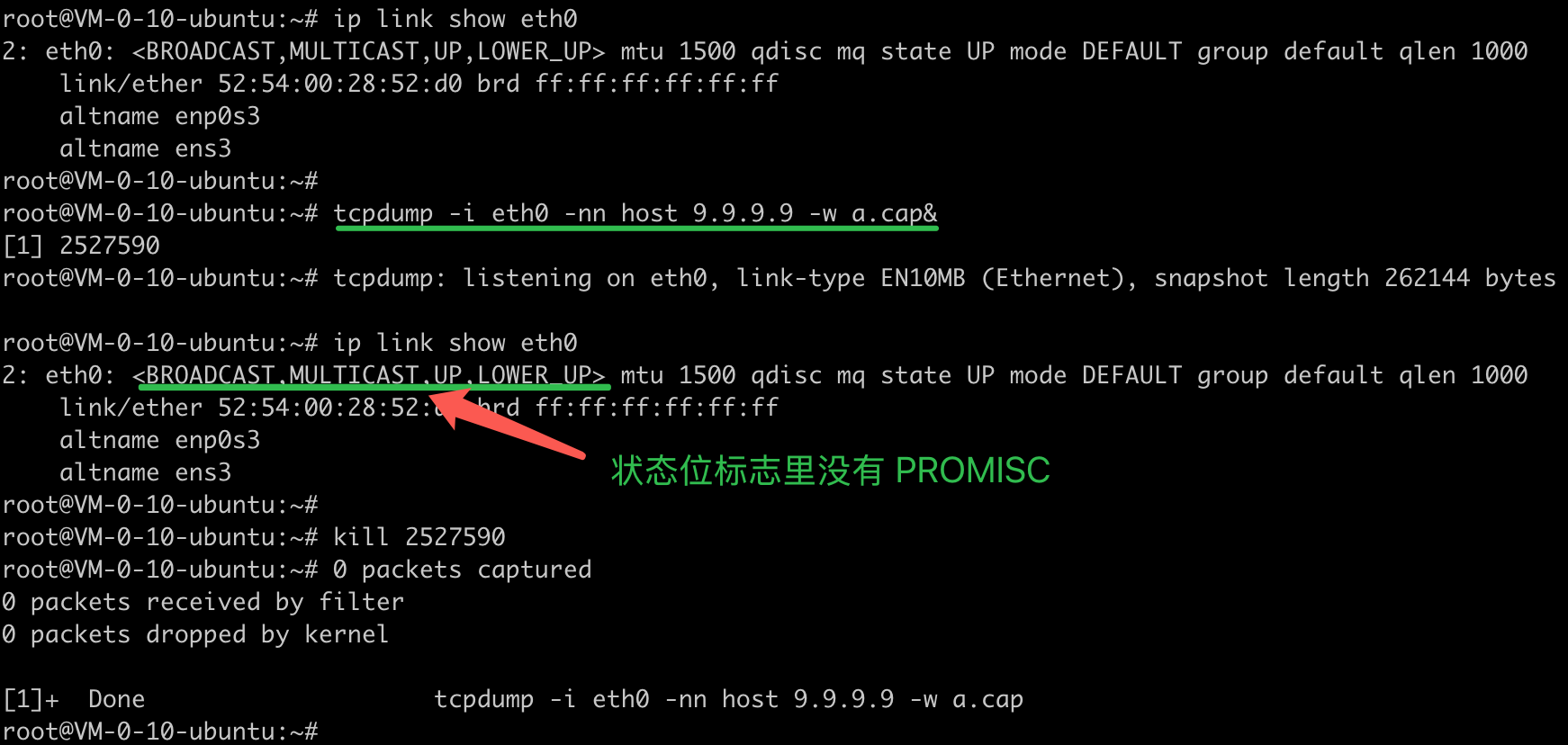

但是，后台执行一个在 eth0 口上抓包的tcpdump命令，就会发现一个问题：

当tcpdump命令在后台运行时，通过查看ip link结果，对应网口的状态标志位没有PROMISC标志位，也没有其他变化。

为了避免干扰，关闭tcpdump 后，我们又做了另外一个验证操作。

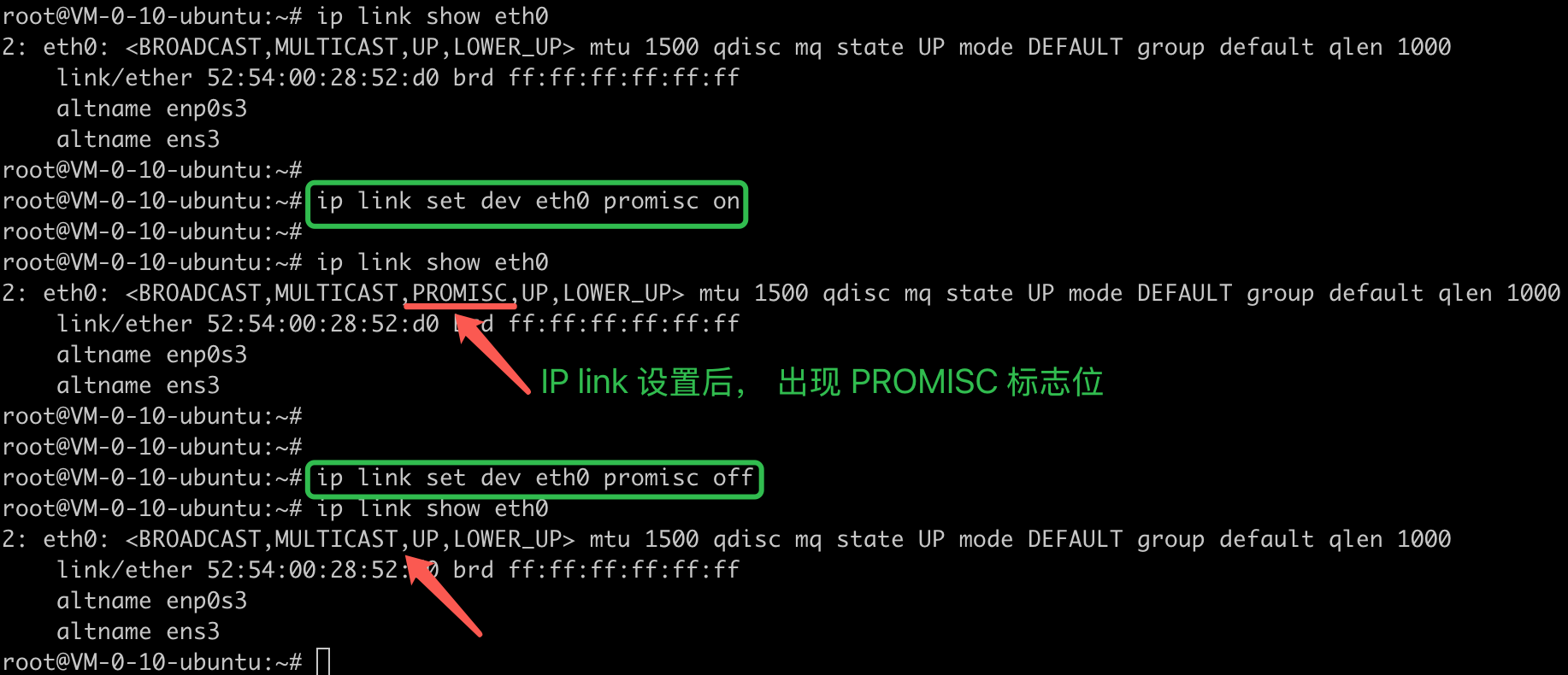

执行ip link set dev eth0 promisc on命令，设置网口混杂模式。这时，网口的PROMISC标志位能正常显示出来。

这样看来，PROMISC标志位只受 ip link命令控制，与在网口上是否运行tcpdump无关。

看到这里，不免就有疑问了

Q1： tcpdump执行时候，对应网口到底进没进入PROMISC混杂模式呢？
A：进入PROMISC状态了。因为对应时间段里，dmesg内核日志有明确的记录。

1 2	[5828194.373058] virtio_net virtio0 eth0: entered promiscuous mode [5828198.130489] virtio_net virtio0 eth0: left promiscuous mode

注意，ip link 命令设置 on 的时候，网口也会进入PROMISC混杂模式。

Q2: 既然tcpdump和 iplink都能使网口进入混杂模式，这两个命令又可以独立执行。运行tcpdump命令抓包时，被ip link命令设置了promisc off, 网卡会退出混杂模式，会不会对tcdpump抓包造成影响？
A：命令可以并发执行，不会相互干扰。这个场景下，ip link不会让网口退出混杂模式，也不会影响后续的 tcpdump 抓包。promisc off 命令只会让 ip link 显示的网口的状态标志位里的PROMISC被清除掉。
Q3: 多个tcpdum并行抓包，退出有先后，会不会相互影响？
A：并行tcpdump执行，不会影响网口PROMISC。内核有引用计数机制，保证最后一个 tcpdump 退出时候，网口也跟着关闭混杂模式。

原理

在内核里，针对每个网口上，会维护3 个标志位，来相应上层命令，并控制并记录网口的PROMISC状态。

gflags
promiscuity
flags

net_device：gflags
+ 其中有一个bit 被用作PROMISC标志位，是一个promisc开关(标志位)。
+ 跟ip link命令里设置promisc on/off对应，跟网口状态没有直接关联。每当ip link命令设置promisc on时候，就设置标志位。同理，off时候就清除标志位。
+ ip link命令的结果中，在网口状态中的PROMISC标记是这个bit的状态。
+ 连续重复的on命令，等同一次on命令。同理，off也是。+ 只有on/off状态切换时候，才会操作下面的promiscuity。

net_device: promiscuity

这是个引用计数值，默认值0，对应网口处在非PROMISC模式。

每次有上层命令（tcpdump，gflags切换）才会增加和减少。

+ 如果promiscuity 从正整数变为0，则网口退出混杂模式。相反则进入混杂模式。负数就麻烦了，吃出BUG了 :(

引用计数+1的操作场景：
- ```
gflags从 off 变为 on
```
- tcpdump 开始执行时

引用计数+1的操作场景：

```
gflags从 on 变为 off
```
tcpdump 退出时

net_device: flags

flags：这里也有一个bit 被用作PROMISC标志位。并且位置是跟前面的gflags位置相同。这个PROMISC状态标志位，与物理网口的PROMISC状态是保持一致的，是真正的网口混杂模式的标志。驱动代码里根据这个标志位，来决定设置/清除硬件寄存器，进而打开或者关闭网口的混杂模式。

ip link代码分析

命令ip link set promisc on的函数调用栈

int main(int argc, char **argv)
    |-> do_cmd(basename+2, argc, argv, false);
          |-> c->func(argc-1, argv+1)); //相当于 do_iplink
               do_iplink
               |-> iplink_modify(RTM_NEWLINK, 0, argc-1, argv+1);
                    |-> iplink_parse(argc, argv, &req, &type);
                        |-> if (strcmp(*argv, "promisc") == 0) {
                            |-> req->i.ifi_change |= IFF_PROMISC;
                            |-> req->i.ifi_flags |= IFF_PROMISC;
                    |-> .n.nlmsg_type = cmd; //RTM_SETLINK
                    |-> rtnl_talk(&rth, &req.n, NULL);

这里有几点需要关注：

netlink 命令类型是RTM_SETLINK , 这决定了内核处理请求时候，对应的消息处理函数。
req->i.ifi_flags：保存了需要设置或清除的标志位的预期值。比如IFF_PROMISC标志位。
req->i.ifi_change：需要设置或清除的标志位的掩码。

693                 } else if (strcmp(*argv, "promisc") == 0) {
694                         NEXT_ARG();
695                         req->i.ifi_change |= IFF_PROMISC;   //设置掩码
696
697                         if (strcmp(*argv, "on") == 0)
698                                 req->i.ifi_flags |= IFF_PROMISC;    //如果是 on，则设置标志位
699                         else if (strcmp(*argv, "off") == 0)
700                                 req->i.ifi_flags &= ~IFF_PROMISC;      //如果是 off，则清除标志位

ip link的内核实现

数据结构

struct net_device里有3个跟 PROMISC 相关的变量

2084 struct net_device {
...
2133         unsigned int            flags;
...
2192         unsigned short          gflags;
...
2268         unsigned int            promiscuity;

如前原理所述，ip link打印的PROMISC标记是来自于dev->gflags。
promiscuity是个计数器，决定了flags里的PROMISC标记，flags跟物理网口混杂模式相对应。

1	93 IFF_PROMISC = 1<<8, /* sysfs */

函数调用栈

int rtnl_newlink(struct sk_buff *skb, struct nlmsghdr *nlh, struct netlink_ext_ack *extack)
     |-> __rtnl_newlink(skb, nlh, ops, tgt_net, link_net, peer_net, tbs, data, extack);
          |-> rtnl_changelink(skb, nlh, ops, dev, tgt_net, tbs, data, extack);
               |-> do_setlink(skb, dev, tgt_net, nlmsg_data(nlh), extack, tb, status);
                    |-> if (ifm->ifi_flags || ifm->ifi_change) {
                         |-> netif_change_flags(dev, rtnl_dev_combine_flags(dev, ifm), extack);
                             |-> __dev_change_flags(dev, flags, extack);
                                 |->  inc = (flags & IFF_PROMISC) ? 1 : -1;
                                 |->  __dev_set_promiscuity(dev, inc, false)
                             |-> __dev_notify_flags(dev, old_flags, changes, 0, NULL);

备注1：这里真正改变网口标志位的函数是__dev_change_flags,
还有一个函数__dev_notify_flags是用来通知其他模块，网口标志位变化的。如UP/DOWN标志位对路由和IP地址模块会有影响。在PROMISC场景下，关联模块影响不大，不展开讨论。

备注 2：***rtnl_setlink***
对于RTM_SETLINK类型的命令请求，内核对应的处理函数是rtnl_newlink
内核的 netlink详细处理机制，先不展开。

1	7053 {.msgtype = RTM_SETLINK, .doit = rtnl_setlink,

函数 `rtnl_dev_combine_flags`

1092 static unsigned int rtnl_dev_combine_flags(const struct net_device *dev,
1093                                            const struct ifinfomsg *ifm)
1094 {
1095         unsigned int flags = ifm->ifi_flags;
1096
1097         /* bugwards compatibility: ifi_change == 0 is treated as ~0 */
1098         if (ifm->ifi_change)
1099                 flags = (flags & ifm->ifi_change) |
1100                         (rtnl_dev_get_flags(dev) & ~ifm->ifi_change);
1101
1102         return flags;
1103 }

这里 ifm->ifi_flags是ip link根据命令行解析，并传递给内核的。同样传递给内核的ifm->ifi_change，对应希望变化的那些标志位的掩码。
rtnl_dev_combine_flags根据掩码ifm->ifi_change，把这些标记位从将当前 netdev 的标志位上清除(与操作置零)，然后设置为上层应用期望设置的值(预期值放在ifm->ifi_flags)。

函数 `rtnl_dev_get_flags`

netdev设备对应的标志位不是存放在一个变量里，而是函数dev_get_flags拟合成的。

1086 static unsigned int rtnl_dev_get_flags(const struct net_device *dev)
1087 {
1088         return (dev->flags & ~(IFF_PROMISC | IFF_ALLMULTI)) |
1089                (dev->gflags & (IFF_PROMISC | IFF_ALLMULTI));
1090 }

函数 `__dev_change_flags`

PROMISC不是更新到dev->flags，而是更新到dev->gflags.

参数flags存放着期望的标志位。

 9420 int __dev_change_flags(struct net_device *dev, unsigned int flags,
 9421                        struct netlink_ext_ack *extack)
 9422 {
 ...
 9461         if ((flags ^ dev->gflags) & IFF_PROMISC) {    // 判读PROMISC 位是否需要更新， 重复的 ON/OFF 也在这里被滤掉
 9462                 int inc = (flags & IFF_PROMISC) ? 1 : -1;
 9463                 old_flags = dev->flags;
 9464
 9465                 dev->gflags ^= IFF_PROMISC;		//更新IFF_PROMISC标志位，跟 flags 里的一致。
 9466
 9467                 if (__dev_set_promiscuity(dev, inc, false) >= 0)   //更新promiscuity计数，和dev->flags的PROMISC
 9468                         if (dev->flags != old_flags)    //PROMISC位别修改了
 9469                                 dev_set_rx_mode(dev);
 9470         }
...

注意__dev_set_promiscuity函数主要更新promiscuity, 只有 0 和非零切换时候，才会调整dev->flags里的IFF_PROMISC。
9468 这行的 dev->flags != old_flags, 针对的就是dev->flags更新了IFF_PROMISC标志位的场景。

函数 `__dev_set_promiscuity`

 9244 static int __dev_set_promiscuity(struct net_device *dev, int inc, bool notify)
 9245 {
...
 9253         promiscuity = dev->promiscuity + inc;  //根据调用要求更新引用计数，并更新IFF_PROMISC的标志位。
 9254         if (promiscuity == 0) {
...
 9263                 flags = old_flags & ~IFF_PROMISC;  //如果计数为0， 则是清除标志位。如果非0，设置标志位。最新的标志位会被更新到***`dev->flags`***。
 9264         } else {
 9265                 flags = old_flags | IFF_PROMISC;
 9266         }
 9267         WRITE_ONCE(dev->promiscuity, promiscuity);
 9268         if (flags != old_flags) {
 9269                 WRITE_ONCE(dev->flags, flags);		//回写`IFF_PROMISC`位到`dev->flags`
 ...
 9285                 dev_change_rx_flags(dev, IFF_PROMISC);
 9286         }

最后会调用 dev_change_rx_flags(dev, IFF_PROMISC);，但除了个别虚拟口（如 vlan）有动作，大部分网口，其实是在__dev_change_flags里，当__dev_set_promiscuity的成功返回后，调用dev_set_rx_mode去更新网口的PROMISC状态。

注意：
这个函数是个基础函数， tcpdump时，最终也会调用到这个函数。

函数`dev_set_rx_mode`

对于PROMISC标志，会去调用驱动的对应函数设置。

9382 void dev_set_rx_mode(struct net_device *dev)
9383 {
9384         netif_addr_lock_bh(dev);
9385         __dev_set_rx_mode(dev);
9386         netif_addr_unlock_bh(dev);
9387 }

 9354 void __dev_set_rx_mode(struct net_device *dev)
 9355 {
...
 9378         if (ops->ndo_set_rx_mode)
 9379                 ops->ndo_set_rx_mode(dev);
 9380 }

网口驱动的 `ndo_set_rx_mode`

以e1000网卡驱动为例，如果网口flags里有PROMISC标志，设置对应网口的硬件寄存器标志位。
具体逻辑见 2254～2256。
这里涉及到网口支持多个单播的 MAC 地址，就不展开讨论代码实现。

2235 static void e1000_set_rx_mode(struct net_device *netdev)
2236 {
...
2252         rctl = er32(RCTL);
2253
2254         if (netdev->flags & IFF_PROMISC) {
2255                 rctl |= (E1000_RCTL_UPE | E1000_RCTL_MPE);
2256                 rctl &= ~E1000_RCTL_VFE;
2257         } else {
2258                 if (netdev->flags & IFF_ALLMULTI)
2259                         rctl |= E1000_RCTL_MPE;
2260                 else
2261                         rctl &= ~E1000_RCTL_MPE;
2262                 /* Enable VLAN filter if there is a VLAN */
2263                 if (e1000_vlan_used(adapter))
2264                         rctl |= E1000_RCTL_VFE;
2265         }
2266
2267         if (netdev_uc_count(netdev) > rar_entries - 1) {
2268                 rctl |= E1000_RCTL_UPE;
2269         } else if (!(netdev->flags & IFF_PROMISC)) {
2270                 rctl &= ~E1000_RCTL_UPE;
2271                 use_uc = true;
2272         }
2273
2274         ew32(RCTL, rctl);

1
2
3

1810 #define E1000_RCTL_UPE            0x00000008    /* unicast promiscuous enable */
1811 #define E1000_RCTL_MPE            0x00000010    /* multicast promiscuous enab */
1838 #define E1000_RCTL_VFE            0x00040000    /* vlan filter enable */

函数`dev_get_flags`

ip link 读取网口状态时，PROMISC标志位是通过读写dev->gflags的，而不是dev->flags。
这个跟前面设置PROMISC相对应。

9395 unsigned int dev_get_flags(const struct net_device *dev)
9396 {
9397         unsigned int flags;
9398
9399         flags = (READ_ONCE(dev->flags) & ~(IFF_PROMISC |
9400                                 IFF_ALLMULTI |
9401                                 IFF_RUNNING |
9402                                 IFF_LOWER_UP |
9403                                 IFF_DORMANT)) |
9404                 (READ_ONCE(dev->gflags) & (IFF_PROMISC |
9405                                 IFF_ALLMULTI));
9406

tcpdump/libpcap 代码分析

函数调用栈

main
|-> pd = open_interface(device, ndo, ebuf);
     |-> status = pcap_activate(pc);
            |-> status = p->activate_op(p);    // handle->activate_op = pcap_activate_linux;
            相当于 pcap_activate_linux
                  |-> ret = setup_socket(handle, is_any_device);
                       |-> mr.mr_ifindex = handlep->ifindex;
                       |-> mr.mr_type    = PACKET_MR_PROMISC;
                       |-> if (setsockopt(sock_fd, SOL_PACKET, PACKET_ADD_MEMBERSHIP, &mr, sizeof(mr)) == -1)

tcpdump抓包

命令行：tcpdump -i eth0，这里没有-p参数。

1493 main(int argc, char **argv)
1494 {
...
1820                 case 'p':
1821                         ++pflag;
1822                         break;
...
2229                 pd = open_interface(device, ndo, ebuf);

1259 static pcap_t *
1260 open_interface(const char *device, netdissect_options *ndo, char *ebuf)
1261 {
...
1473         pc = pcap_open_live(device, ndo->ndo_snaplen, !pflag, timeout, ebuf);

默认 tcpdump 命令不会使用-p参数，因此打开网口抓包时候，需要把网口设置成混杂模式。
对应代码逻辑是，命令不使用-p参数，pflag保持初始值0，对应pcap_open_live的 ``参数 1，启用混杂模式.

1	pcap_open_live(const char device, int snaplen, int promisc, int to_ms, char errbuf)

libpcap代码分析

1
2
3


2874         status = pcap_set_promisc(p, promisc);

2600 int
2601 pcap_set_promisc(pcap_t *p, int promisc)
2602 {
...
2605         p->opt.promisc = promisc;
2606         return (0);
2607 }

函数`setup_socket`

如果指定了网口(is_any_device为0)抓包，并且有 PROMISC 要求，则通过 socketopt 设置网口进入 promisc 状态。

2324 static int
2325 setup_socket(pcap_t *handle, int is_any_device)
2326 {
...
2595         if (!is_any_device && handle->opt.promisc) {
2596                 memset(&mr, 0, sizeof(mr));
2597                 mr.mr_ifindex = handlep->ifindex;
2598                 mr.mr_type    = PACKET_MR_PROMISC;
2599                 if (setsockopt(sock_fd, SOL_PACKET, PACKET_ADD_MEMBERSHIP,
2600                     &mr, sizeof(mr)) == -1) {
...

tcpdump的内核实现

函数调用栈

tcpdump 的内核实现比较复杂，这里只摘录跟设置PROMISC状态相关的代码。

packet_setsockopt
 |-> packet_mc_add(sk, &mreq);
      |->  packet_dev_mc(dev, i, 1);
            |-> dev_set_promiscuity(dev, what); //what是上一行调用时的最后参数，`1`
                  |-> netif_set_promiscuity(dev, inc);

函数`packet_setsockopt`

tcpdump 对应的 socket 类型是af_packet, 对应的 socket opt 的处理函数为packet_setsockopt。
对应setsockopt调用时候，传递的两个参数SOL_PACKET 和PACKET_ADD_MEMBERSHIP。

3833 static int
3834 packet_setsockopt(struct socket *sock, int level, int optname, sockptr_t optval,
3835                   unsigned int optlen)
3836 {
...
3859                 if (optname == PACKET_ADD_MEMBERSHIP)
3860                         ret = packet_mc_add(sk, &mreq);
...

函数`packet_mc_add`

这里会把 tcpdump 传递下来的参数，网口index值mr_ifindex和类型PACKET_MR_PROMISC，
为后续打开网口混杂模式做准备。
这里最后一个参数是1

3730 static int packet_mc_add(struct sock *sk, struct packet_mreq_max *mreq)
3731 {
...
3766         i->type = mreq->mr_type;
3767         i->ifindex = mreq->mr_ifindex;
...
3775         err = packet_dev_mc(dev, i, 1);

函数`packet_dev_mc`

这个函数里会调用协议栈的基础dev_set_promiscuity函数设置网口进入混杂模式。
其他部分跟PROMISC无关，处理的是多个组播或者单播地址的场景。

3685 static int packet_dev_mc(struct net_device *dev, struct packet_mclist *i,
3686                          int what)
3687 {
3688         switch (i->type) {
...
3697         case PACKET_MR_PROMISC:
3698                 return dev_set_promiscuity(dev, what);
...
3713 }

函数`dev_set_promiscuity`

282 int dev_set_promiscuity(struct net_device *dev, int inc)
283 {
284         int ret;
285
286         netdev_lock_ops(dev);
287         ret = netif_set_promiscuity(dev, inc);
288         netdev_unlock_ops(dev);
289
290         return ret;
291 }
292 EXPORT_SYMBOL(dev_set_promiscuity);

函数`netif_set_promiscuity`

注意__dev_set_promiscuity函数主要更新promiscuity, 只有 0 和非零切换时候，才会调整dev->flags里的IFF_PROMISC。如果更新了IFF_PROMISC标志位，就会满足 if 判断条件，调用dev_set_rx_mode(dev)。由网口根据dev->flags里IFF_PROMISC标志位，状态去更新网口，进入或者退出混杂模式。

9300 int netif_set_promiscuity(struct net_device *dev, int inc)
9301 {

9305         err = __dev_set_promiscuity(dev, inc, true);
9306         if (err < 0)
9307                 return err;
9308         if (dev->flags != old_flags)
9309                 dev_set_rx_mode(dev);
9310         return err;
9311 }

问题现象

原理

ip link代码分析

ip link的内核实现

数据结构

函数调用栈

函数 rtnl_dev_combine_flags

函数 rtnl_dev_get_flags

函数 __dev_change_flags

函数 __dev_set_promiscuity

函数dev_set_rx_mode

网口驱动的 ndo_set_rx_mode

函数dev_get_flags

tcpdump/libpcap 代码分析

函数调用栈

tcpdump抓包

libpcap代码分析

函数setup_socket

tcpdump的内核实现

函数调用栈

函数packet_setsockopt

函数packet_mc_add

函数packet_dev_mc

函数dev_set_promiscuity

函数netif_set_promiscuity

函数 `rtnl_dev_combine_flags`

函数 `rtnl_dev_get_flags`

函数 `__dev_change_flags`

函数 `__dev_set_promiscuity`

函数`dev_set_rx_mode`

网口驱动的 `ndo_set_rx_mode`

函数`dev_get_flags`

函数`setup_socket`

函数`packet_setsockopt`

函数`packet_mc_add`

函数`packet_dev_mc`

函数`dev_set_promiscuity`

函数`netif_set_promiscuity`
