使用场景
接上篇文章，我们提到在网口eth1 上增加一个 ip 地址，内核会生成 3 个路由。
- local 路由表：增加/32 主机路由
- main 路由表：增加本网段前缀的网络路由
为什么需要使用local/main 两个路由表呢？ ip地址引发的路由变化或者手动添加一个目的网段的路由，这些场景看起来，完全可以使用一个路由表就能满足场景需求。那内核为什么要支持多个路由表？
其中一个场景就是 策略路由。
比如公司有两个网关， 其中一个网关GW1，网络质量比较高。我们希望对网络质量有较高要求的个别网段的外访流量，走GW1.其他网段都用 GW2.
这时，我们就不能仅仅依赖目前 IP 去做路由。我们需要：
- 先根据源 IP 地址做一次筛选，选中的这部分流量，缺省路由到GW1.
- 没有选中的走我们的正常路由查找，其中缺省路由到GW2。
- 这两个缺省路由只能放到两个单独的路由表里。
那下面详细展开介绍下策略路由及内核实现。
策略路由
策略路由是一个按优先级排列的规则链表。路由查找时，按优先级顺序遍历链。
每个策略路由规则，由match+action两部分组成。 match 也被称为SELECTOR。
- 每个规则的match条件，可以支持多种字段，如源IP/协议/协议源端口/目的端口等，也可以这多个字段的组合。如果满足规则匹配条件就执行规则指定的动作。
- 每个策略路由的action有下面几种：
- table X：查找对应的路由表 table X。X 是 table ID 或者 table 名字。
- goto xx：跳转到更低优先级到规则。
- nat …：ip地址替换
- 所有的策略路由通过 IP rule 命令添加。
- 策略路由按照优先级插入到一个链表里。
- 按照优先级从高（数值最小）到低（数值大）按顺序排列。
- 通过
ip rule show命令我们可以看到每条rule对应的优先级。添加rule时候，默认的是当前除0以外最高优先级的值-1， 即默认新建的rule优先级高。
这部分用法详见ip rule命令帮助手册，
https://man7.org/linux/man-pages/man8/ip-rule.8.html
默认的三条策略路由： local/main/default
默认三条规则，是任意匹配条件。 规则的动作也是查找指定的路由表。
即：遍历策略路由链表，依次在 local/main/default三张路由表里查询路由。
- 如果有匹配路由，路由查找成功，停止遍历策略路由链表，并返回对应路由。
- 没有找到路由，下一张表（即下一个路由策略里指定的表）。
- 如果最终没有找到（没有缺省路由），返回路由查找失败。

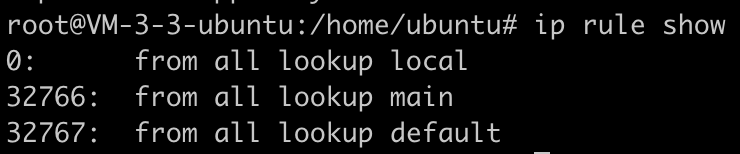

通过命令，我们可以看到 local表优先级最高。
main 和 default 优先级低。后续新增的策略路由，优先级会是 main 优先级-1（即 32765= 32766-1）
策略路由查找
策略路由本身是有序链表，各个节点按照从高到低的优先级排序。路由查找时，按顺序遍历策略路由节点。遍历到每个节点，先检查是否满足当前节点的match 条件。
- 如果不满足match 条件，那么继续遍历下一个节点，直到全部节点执行完成。
- 如果满足 match 条件，则执行当前节点对应的 action。根据 action 情况，返回查找结果。
- 如果 action 是 goto，那么就跳转到对应的策略路由节点。这里 goto 只能往低优先级跳转，因此不会出现环的问题. goto 会跳过并忽略中间节点。
- 如果 action 是 table，到指定到 table 里去查找路由，
- 如果找到了，就终止遍历，把路由结果返回。
- 如果没有查找到，继续遍历下一个策略路由（更低优先级）。
内核实现
数据结构
struct netns_ipv4
每个netns下有个IPv4相关的路由信息变量struct netns_ipv4 ipv4,
1
2
3
4
5
| 61 struct net {
...
125 struct list_head rules_ops;
...
134 struct netns_ipv4 ipv4;
|
1
2
3
4
5
6
7
8
9
10
| 44 struct netns_ipv4 {
...
59 #ifdef CONFIG_IP_MULTIPLE_TABLES
60 struct fib_rules_ops *rules_ops;
61 struct fib_table __rcu *fib_main;
62 struct fib_table __rcu *fib_default;
63 unsigned int fib_rules_require_fldissect;
64 bool fib_has_custom_rules;
65 #endif
66 bool fib_has_custom_local_routes;
|
struct fib_rules_ops
然后通过rules_ops指向IPv4对应的struct fib_rules_ops.
在这个ops下有一个rules_list链表，串联了所有的策略路由。
这个结构体里，还包括几个非常重要的函数指针，后面结合 IPv4 的 rule op一起解释。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| 60 struct fib_rules_ops {
61 int family;
62 struct list_head list;
...
74 int (*match)(struct fib_rule *,
75 struct flowi *, int);
76 int (*configure)(struct fib_rule *,
77 struct sk_buff *,
78 struct fib_rule_hdr *,
79 struct nlattr **,
80 struct netlink_ext_ack *);
...
92
94 struct list_head rules_list;
...
98 };
|
struct fib_rule
每个rule对应一个结构体struct fib_rule。
1
2
3
4
5
6
7
8
9
10
11
| 20 struct fib_rule {
21 struct list_head list;
22 int iifindex;
...
27 u32 table;
28 u8 action;
33 __be64 tun_id;
34 struct fib_rule __rcu *ctarget;
35 struct net *fr_net;
...
47 };
|
初始化
如果是新建的 netns，会调用fib_net_init >> ip_fib_net_init >> fib4_rules_init
如果是初始 netns，直接调用初始化函数 fib4_rules_init
fib4_rules_init: 初始化
系统初始化时候，在fib4_rules_init里，通过复制模版创建一个ops，并把net信息记录到’ops’里。
这个新创建的’ops’又被挂到’net’下的rule_ops链表里. 最后这个ops被保存到’IPv4’下的rules_ops
每次更新rule规则时候，struct netns_ipv4里的变量fib_has_custom_rules被更新为true，以记录规则路由被启用了。
1
2
3
4
5
6
7
8
9
10
| fib4_rules_init
--> fib_rules_register(&fib4_rules_ops_template, net)
--> --> ops = kmemdup && ops->fro_net = net ;//复制模版创建一个ops，并把net信息记录到ops里。
--> --> __fib_rules_register
--> fib_default_rules_init(ops); // 依次初始化三个路由表
--> --> fib_default_rule_add(ops, 0, RT_TABLE_LOCAL);
--> --> fib_default_rule_add(ops, 0x7FFE, RT_TABLE_MAIN);
--> --> fib_default_rule_add(ops, 0x7FFF, RT_TABLE_DEFAULT);
--> net->ipv4.rules_ops = ops;
--> net->ipv4.fib_has_custom_rules = false;
|
1
2
3
4
5
6
7
8
9
10
11
| 503 int __net_init fib4_rules_init(struct net *net)
504 {
...
508 ops = fib_rules_register(&fib4_rules_ops_template, net);
...
512 err = fib_default_rules_init(ops);
...
515 net->ipv4.rules_ops = ops;
516 net->ipv4.fib_has_custom_rules = false;
517 net->ipv4.fib_rules_require_fldissect = 0;
518 return 0;
|
1
2
3
4
5
6
7
8
9
10
11
| 487 static int fib_default_rules_init(struct fib_rules_ops *ops)
488 {
...
491 err = fib_default_rule_add(ops, 0, RT_TABLE_LOCAL);
...
494 err = fib_default_rule_add(ops, 0x7FFE, RT_TABLE_MAIN);
...
497 err = fib_default_rule_add(ops, 0x7FFF, RT_TABLE_DEFAULT);
...
500 return 0;
501 }
|
fib4_rules_ops_template
在系统初始化时候，注册的 IPv4 的策略路由 ops 模版，是非常重要的。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| 470 static const struct fib_rules_ops __net_initconst fib4_rules_ops_template = {
471 .family = AF_INET,
472 .rule_size = sizeof(struct fib4_rule),
473 .addr_size = sizeof(u32),
474 .action = fib4_rule_action,
475 .suppress = fib4_rule_suppress,
476 .match = fib4_rule_match,
477 .configure = fib4_rule_configure,
478 .delete = fib4_rule_delete,
479 .compare = fib4_rule_compare,
480 .fill = fib4_rule_fill,
481 .nlmsg_payload = fib4_rule_nlmsg_payload,
482 .flush_cache = fib4_rule_flush_cache,
483 .nlgroup = RTNLGRP_IPV4_RULE,
484 .owner = THIS_MODULE,
485 };
|
IPv4 的路由 ops 模板里包含了几个非常重要的函数指针。
fib4_rule_matchfib4_rule_actionfib4_rule_configure
策略路由查找
函数调用
对于策略路由的函数调用关系：
1
2
3
4
5
6
7
8
9
10
11
12
| => fib_lookup
=> => if (net->ipv4.fib_has_custom_rules)
=> => => return __fib_lookup(net, flp, res, flags);
=> => => => err = fib_rules_lookup(net->ipv4.rules_ops, flowi4_to_flowi(flp), 0, &arg);
=> => => => list_for_each_entry_rcu(rule, &ops->rules_list, list) {
=> => => => => if (!fib_rule_match(rule, ops, fl, flags, arg))
=> => => => => => continue；//跳过 match 不匹配的节点。
=> => => => => err = INDIRECT_CALL_MT(ops->action, //匹配的节点执行ops->action, 即fib4_rule_action
=> => => => => fib4_rule_action: 假如当前规则的action 是FR_ACT_TO_TBL
=> => => => => => tb_id = fib_rule_get_table(rule, arg);
=> => => => => => tbl = fib_get_table(rule->fr_net, tb_id);
=> => => => => => err = fib_table_lookup(tbl, &flp->u.ip4, //这个就是通用的根据一个 table 查到对应的路由。
|
查找入口函数：fib_lookup
协议栈路由查找函数入口：fib_lookup
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| 374 static inline int fib_lookup(struct net *net, struct flowi4 *flp,
375 struct fib_result *res, unsigned int flags)
376 {
...
381 if (net->ipv4.fib_has_custom_rules)
382 return __fib_lookup(net, flp, res, flags);
...
388 tb = rcu_dereference_rtnl(net->ipv4.fib_main);
389 if (tb)
390 err = fib_table_lookup(tb, flp, res, flags);
...
395 tb = rcu_dereference_rtnl(net->ipv4.fib_default);
396 if (tb)
397 err = fib_table_lookup(tb, flp, res, flags);
405 return err;
406 }
|
我们这里重点关注配置了策略路由的场景(fib_has_custom_rules：TRUE)。
TODO：支持策略路由，但是没有添加策略路由规则时候，会涉及到多路由表/多table的场景优化。 我们放到跟不支持多路由场景一起讨论。
1
2
3
4
5
6
7
| 83 int __fib_lookup(struct net *net, struct flowi4 *flp,
84 struct fib_result *res, unsigned int flags)
85 {
...
95 err = fib_rules_lookup(net->ipv4.rules_ops, flowi4_to_flowi(flp), 0, &arg);
...
107 }
|
遍历策略规则：fib_rules_lookup
按优先级遍历策略路由规则（节点），直到 match 成功的规则，根据当前规则的 action，
- goto：跳到对应规则继续执行。
- FR_ACT_NOP：忽略，下一个节点
- 其他：执行 action。即
fib4_rule_action
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| 313 int fib_rules_lookup(struct fib_rules_ops *ops, struct flowi *fl,
314 int flags, struct fib_lookup_arg *arg)
315 {
...
321 list_for_each_entry_rcu(rule, &ops->rules_list, list) {
322 jumped:
323 if (!fib_rule_match(rule, ops, fl, flags, arg))
324 continue;
325
326 if (rule->action == FR_ACT_GOTO) {
327 struct fib_rule *target;
328
329 target = rcu_dereference(rule->ctarget);
330 if (target == NULL) {
331 continue;
332 } else {
333 rule = target;
334 goto jumped;
335 }
336 } else if (rule->action == FR_ACT_NOP)
337 continue;
338 else
339 err = INDIRECT_CALL_MT(ops->action,
340 fib6_rule_action,
341 fib4_rule_action,
342 rule, fl, flags, arg);
...
358 }
...
|
策略规则action：fib4_rule_action
先处理一些简单 action场景：
- FR_ACT_UNREACHABLE
- FR_ACT_PROHIBIT
- FR_ACT_BLACKHOLE
根据当前规则里定义的table id，找到对应 table，并在 table 里执行路由查找。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| 110 INDIRECT_CALLABLE_SCOPE int fib4_rule_action(struct fib_rule *rule,
111 struct flowi *flp, int flags,
112 struct fib_lookup_arg *arg)
113 {
...
135 tb_id = fib_rule_get_table(rule, arg);
136 tbl = fib_get_table(rule->fr_net, tb_id);
137 if (tbl)
138 err = fib_table_lookup(tbl, &flp->u.ip4,
139 (struct fib_result *)arg->result,
140 arg->flags);
141
142 rcu_read_unlock();
143 return err;
144 }
|
策略路由增删
策略路由插入：fib_nl_newrule/fib_newrule
1
2
3
4
5
| 996 static int fib_nl_newrule(struct sk_buff *skb, struct nlmsghdr *nlh,
997 struct netlink_ext_ack *extack)
998 {
999 return fib_newrule(sock_net(skb->sk), skb, nlh, extack, false);
1000 }
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| 873 int fib_newrule(struct net *net, struct sk_buff *skb, struct nlmsghdr *nlh,
874 struct netlink_ext_ack *extack, bool rtnl_held)
875 {
889 ops = lookup_rules_ops(net, frh->family);
903 err = fib_nl2rule(net, nlh, extack, ops, tb, &rule, &user_priority);
...
910 err = fib_nl2rule_rtnl(rule, ops, tb, extack);
...
920 err = ops->configure(rule, skb, frh, tb, extack);
...
924 err = call_fib_rule_notifiers(net, FIB_EVENT_RULE_ADD, rule, ops,
925 extack);
...
945 if (last)
946 list_add_rcu(&rule->list, &last->list);
947 else
948 list_add_rcu(&rule->list, &ops->rules_list);
...
980 notify_rule_change(RTM_NEWRULE, rule, ops, nlh, NETLINK_CB(skb).portid);
|
重点关注下ops->configure, 如之前初始化里提到，等同于fib4_rule_configure
1
| 920 err = ops->configure(rule, skb, frh, tb, extack);
|
策略路由删除：fib_nl_delrule/fib_delrule
跟 insert 相对应，逻辑比较简单。
策略路由 dump：fib_nl_dumprule
1
2
3
| => fib_nl_dumprule
=> => dump_rules
=> => => fib_nl_fill_rule
|
正常 netlink dump逻辑，不展开讨论。
